一、用途
JSY-8S 型放电计数器是串联在避雷器下面,用来记录避雷器动作次数的一种装置。用于 220KV 及以下等级的避雷器,使用地点的环境条件与相连的避雷器相同,它不适于有严重污秽和有剧烈震动的地方;采用氧化锌阀片,电气性能有较大提高。
二、使用条件
1.适用于户内或户外。
2.环境温度(-40~+60)℃。
3.海拔高度不超过 3000m。
4.电源频率(48~62)Hz。
5.无剧烈震动场所。
三、结构和特性
1.电气原理
放电计数器主要有取样阀片、硅桥式整流器、高压电容器、电磁计数器等元件组成。它是利用通过避雷器的放电电流,在阀片(非线性电阻)上产生的电压,经硅桥式整流对电容器充电,向电磁计数器放电,每
放一次计数器记录一次,来实现记录避雷器的动作次数。
图中:B-避雷器,C-电容器,J-电磁计数器,Z-整流桥,R1-取样阀片,R2 降压限流电阻。计数器电原理
附图
2. 本产品的外壳采用优质铝合金外壳,具有良好的防腐性;密封性能良好,不受外界环境影响。内部元件有良好的抗老化性能,可长期适用于电力系统中运行。

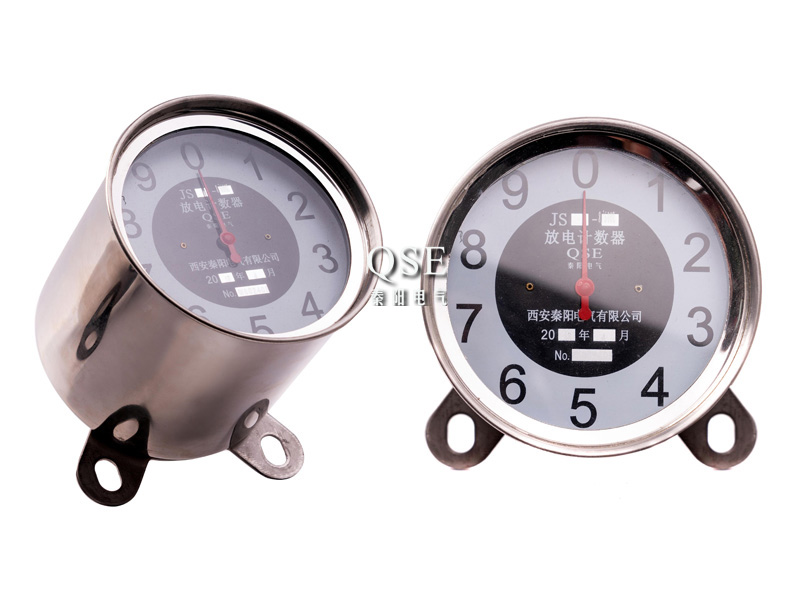

JSY-8S 型避雷器放电计数器采用数双指针显示,该显示具有指示清晰,便于观察等优点;计数循环次数为 0~99 即每 100 次一个循环,这有利于将短期内通过避雷器的雷电次数较完整的记录下来。
四、主要技术性能
产品执行标准:JB/T 10492-2011《金属氧化物避雷器监测装置》。其主要技术性能如下表:
五、验收、安装
1.验收:
(1) 产品接收时,打开包装箱、检查随机文件(使用说明书、装箱单、合格证)是否齐全。
(2) 按装箱单逐项检查配件是否齐全,同时检查产品外表是否有碰伤痕迹,绝缘子是否有裂纹、掉块现象。
型 号 标称放电电流
(kA)
残压不大于
(kV)
2ms 方波电流
(A)
4/10μs 大电流冲击
(kA) 计数方式
JSY-8S 10 2.5 600 100 双指针 2.安装时计数器面板所在平面与水平面之间的倾角应小于 85°,以免积水影响观测。用 M10 螺钉将金属外壳底座固定在金属支架上,并通过接地母线接地(监测器底座也可作为接地母线),另一端通过绝缘子顶部接出电极,用导线(或铝带)连接到避雷器的低压端。务须安装牢固、接触可靠。(安装尺寸见附图)
六、试验方法
用户接收产品时,可用以下方法对产品进行试验。
动作性能试验:将一只耐压 500V 以上,容量 5 微法以上的电容器接在 500V 摇表上,用每分钟 90~120转的转速摇动摇表,对电容器进行充电,当电容器上的电压用万用表监测达到 300V 时,立即断开与摇表上连接的电容器,用电容器对计数器进行瞬间放电,放电计数器应计数一次,连续进行 10 次,均应可靠动作。
七、注意事项
1. 放电计数器投入运行后,值班人员应巡回监视并定期抄录放电计数器的读数,以便及时掌握避雷器通过雷电流的次数
2. 注意勿使绝缘子过度受力以免破坏密封,同时用户不得随意 拆开避雷器放电计数器。
八、质量保证
用户在规定的安装使用条件下,本公司在三包期限内负责三包事宜,三包期限为一年。用户若有特殊要求,可来人、来函进行洽谈。
